Lýsing

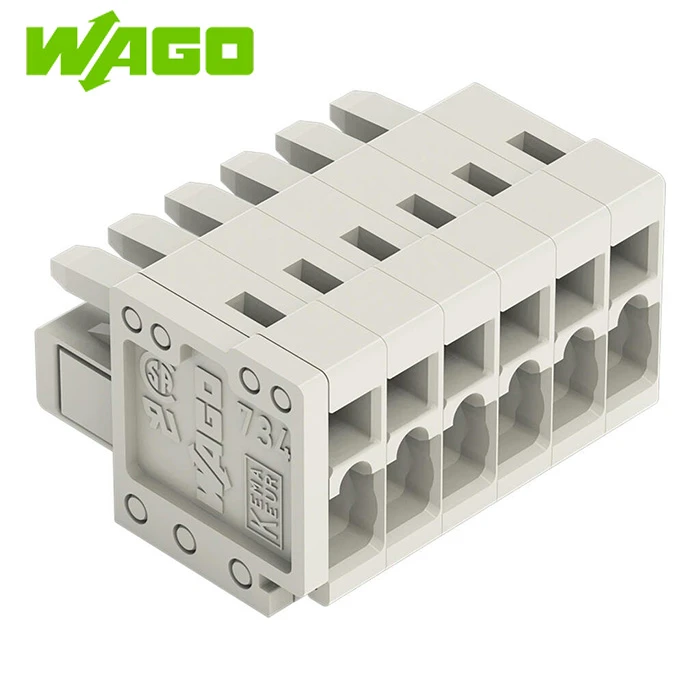

1-leiðara kvenkyns tengi; CAGE CLAMP®; 1,5 mm²; Pinna bil 3,5 mm; 4-stöng; 100% verndað gegn mismuna; 1,50 mm²; ljósgrár
Kvenkyns tengi/fals, 734 röð, með 0 gráðu leiðara út í Plug - í átt
Kvenkyns tengi/fals (hlutanúmer 734 - 104) gerir kleift að fá óaðfinnanlegan rafmagns uppsetningu. Treystu á tíma - prófað áreiðanleika þegar hannað er tækið: PCB tengi bjóða upp á breitt úrval af möguleikum forritsins. Þetta kvenkyns tengi/fals þarfnast einangrunar á milli 6 og 7 mm fyrir leiðaratenginguna. Þessi vara notar CAGE CLAMP® tækni. Áreiðanlega og viðhaldið - ókeypis búr klemmu® alhliða tenging gerir kleift að tengja allar tegundir leiðara með búri klemmu án þess að þörf sé á forvarnarmeðferð. Það er því ekki lengur nauðsynlegt að troða af vír endaferlum. Málin eru (breidd x hæð x dýpi) (16,2 x 13,4 x 18,6) mm. Það fer eftir leiðarategundinni, kvenkyns tengi/fals er hentugur fyrir leiðara kross - hlutar frá 0,08 mm² til 1,5 mm². Tin var notað við snertiflötinn. Þetta kvenkyns tengi/fals er virkjað með því að nota virkjunartæki. MCS WAGO - „Multi Connection System“ samanstendur af samtals sjö fjölskyldum með tónhæð frá 2,5 mm til 10,16 mm og býður upp á breitt úrval af notkunarmöguleikum með leiðara þversniðs á bilinu 0,08 til 25 mm².
Tengingargögn
| Klemmingareiningar | 4 |
| Heildarfjöldi möguleika | 4 |
| Fjöldi tengingategunda | 1 |
| Fjöldi stiga | 1 |
Tenging 1
| Tengitækni | Búk klemmur® |
| Virkni gerð | Rekstrarverkfæri |
| Virkni stefnu 1 | Aðgerð samsíða inngöngu leiðara |
| Virkni stefnu 2 | Aðgerð hornrétt á inngöngu leiðara |
| Traust leiðari | 0,08… 1,5 mm² / 28… 14 AWG |
| Fínt - strandað leiðari | 0,08… 1,5 mm² / 28… 14 AWG |
| Fínt - strandað leiðari; með einangraða ferrule | 0,25… 1,5 mm² |
| Fínt - strandað leiðari; með óeinangraða ferrule | 0,25… 1,5 mm² |
| Athugið (leiðarastjórinn - hluti) | Að ljúka 1,5 mm² leiðara er mögulegt; Samt sem áður leyfir þvermál einangrunar ekki að klemmueiningum sé slitið í röð. |
| Ræmulengd | 6… 7 mm / 0,24… 0,28 tommur |
| Stöng númer | 4 |
| Leiðbeiningarstefna til að para stefnu | 0 gráðu |
Líkamleg gögn
| Pinna bil | 3,5 mm / 0,138 tommur |
| Breidd | 16,2 mm / 0,638 tommur |
| Hæð | 13,4 mm / 0,528 tommur |
| Dýpt | 18,6 mm / 0,732 tommur |
Vélræn gögn
| Breytileg kóðun | Já |
| Anti - snúningsvörn | Já |
Plug - í tengslum
| Tegund tengiliðar (tengt tengi) | Kvenkyns tengi/fals |
| Tengi (gerð tengingar) | fyrir hljómsveitarstjóra |
| Mismandi vernd | Já |
| Tenging án taps á pinna bil | Nei |
| Læsa tappa - í tengslum | Enginn |
Efnisgögn
| Athugið (efnisgögn) | Upplýsingar um efnisforskriftir er að finna hér |
| Litur | ljósgrár |
| Efnishópur | I |
| Einangrunarefni (aðalhúsnæði) | Pólýamíð (PA66) |
| Eldfimi bekk á UL94 | V0 |
| Klemmur vorefni | Chrome - nikkel vorstál (CRNI) |
| Hafðu samband | Kopar ál |
| Hafðu samband | Tin |
| Eldhleðsla | 0,052mj |
| Þyngd | 3,2g |
Umhverfiskröfur
| Takmarka hitastigssvið | -60… +100 gráðu |
| Vinnsluhitastig | -35… +60 gráðu |
Umhverfispróf (umhverfisaðstæður)
| Próf forskrift járnbrautarforrit - veltibúnaður - rafeindabúnaður | DIN EN 50155 (VDE 0115-200): 2022-06 |
| Prófunaraðferð járnbrautarforrit - veltandi lagerbúnað - lost og titringspróf | DIN EN 61373 (VDE 0115-0106): 2011-04 |
| Litróf/uppsetningarstaðsetning | Þjónustulífspróf, flokkur 1, flokkur A/B |
| Aðgerðarpróf með hávaða - eins og titringur | Próf samþykkt samkvæmt 8. kafla staðalsins |
| Tíðni | f1 = 5 Hz til f2 = 150 Hz |
| Hröðun | 0.101g (hæsta prófunarstig sem notað er fyrir alla ása) |
| Prófstími á ás | 10 mín. |
| Prófa leiðbeiningar | X, y og z ásar |
| Eftirlit með galla/truflunum | Framhjá |
| Mæling á spennudropum fyrir og eftir hvern ás | Framhjá |
| Hermt þjónustulífspróf með auknu stigi hávaða - eins og titringur | Próf samþykkt samkvæmt 9. kafla staðalsins |
| Tíðni | f1 = 5 Hz til f2 = 150 Hz |
| Hröðun | 0,572g (hæsta prófunarstig sem notað er fyrir alla ása) |
| Prófstími á ás | 5 h |
| Prófa leiðbeiningar | X, y og z ásar |
| Framlengt prófunarumfang: Eftirlit með galla/truflunum | Framhjá |
| Framlengt prófunarsvið: Mæling á spennufall fyrir og eftir hvern ás | Framhjá |
| Höggpróf | Próf samþykkt samkvæmt 10. kafla staðalsins |
| Höggform | Hálf sinus |
| Hröðun | 5G (hæsta prófunarstig sem notað er fyrir alla ása) |
| Lost lengd | 30 ms |
| Fjöldi áfalla á ás | 3 pos. und 3 neg. |
| Prófa leiðbeiningar | X, y og z ásar |
| Framlengt prófunarumfang: Eftirlit með galla/truflunum | Framhjá |
| Framlengt prófunarsvið: Mæling á spennufall fyrir og eftir hvern ás | Framhjá |
| Titringur og áfallsálag til að rúlla lagerbúnaði | Framhjá |
Auglýsingagögn
| Vöruhópur | 3 (Multi Conn. System) |
| Pu (spu) | 100 stk |
| Pökkunargerð | kassi |
| Upprunaland | De |
| Gtin | 4044918492478 |
| Tollskráningarnúmer | 85366990990 |
Vöruflokkun
| Unspsc | 39121409 |
| ECL@SS 10.0 | 27-44-03-09 |
| ECL@SS 9.0 | 27-44-03-09 |
| ETIM 9.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ECCN | Engin bandarísk flokkun |
Fylgni umhverfisvara
| ROHS samræmi stöðu | Samhæft, engin undanþága |
