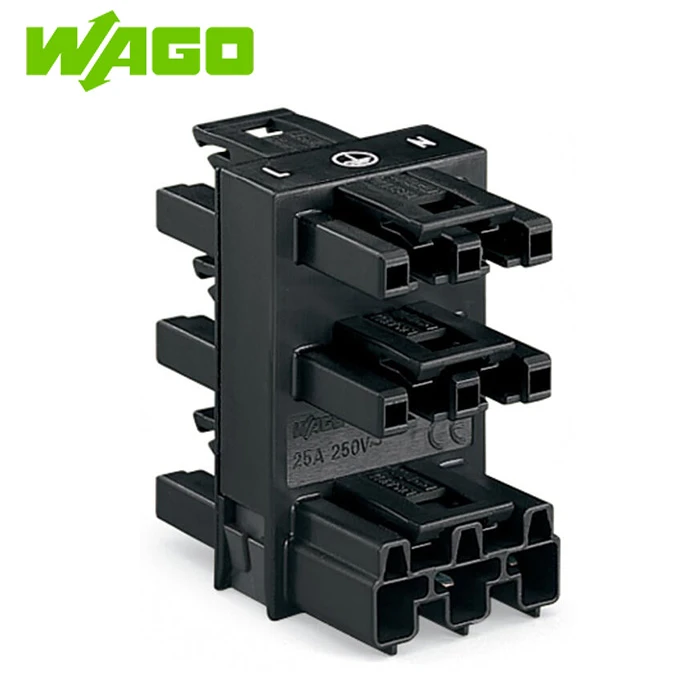

770-608

5-leið dreifingartengi

Hringdu í okkur

Sækja

Lýsing

5-vegur dreifingartengi; 3-stöng; Þorski. A; 1 inntak; 5 framleiðsla; framleiðsla á báðum hliðum; Svartur

Dreifingartengi Winsta® MIDI með verndargerð IP20

WinSta® MIDI dreifingartengið með verndargerð IP20 veitir grunninn að uppsetningu á fínu - strandaðri og traustum leiðara. Hvort sem það er á PCB, í stjórnskápum eða til að tengja ljós - tengir uppsetningartengi frá WAGO gerir þér kleift að gera tengingar í samræmi við ýmsar kröfur á nokkrum sekúndum. Kóðunarvalkostirnir draga úr villum í uppsetningar, sem gerir kleift að hratt, örugga raflögn allra íhluta. Uppsetningartengibúnaðinn býður upp á vörn gegn snertingu við lifandi íhluti í samræmi við verndargerð IP20 (þegar það er parað: IP2XC (þessi samningur tengi eru ekki hönnuð til notkunar á opnum, auðveldlega aðgengilegum svæðum!)). Þökk sé litakóðun og vélrænni kóðun WinSta® MIDI -uppsetningartengi, geturðu greinilega greint mismunandi hringrásir. Straumurinn og spennan eru mikilvæg viðmið til að velja tengibúnað tengi: Þeir segja okkur frá notkunarsvæðum vörunnar. Þessi vara hefur núverandi einkunn 25 a - þess vegna hentar hún fyrir mikið afl álag. WinSta® MIDI tengibúnaðarkerfið með Push - í Cage Clamp® Spring Pressure Technology auðveldar nákvæma rafvæðingu. Þökk sé prófunarrofinu sem fylgir er hægt að athuga tengingar jafnvel þegar þær eru tengdar. Þetta sparar tíma, vinnu og peninga.

WinSta® MIDI lausnir fyrir rafmagnsuppsetninguna þína - varin gegn mismuna og viðhaldi - ókeypis

WinSta® tengjanlegt tengingarkerfi gerir kleift að setja rafmagns uppsetningu. Þetta sparar tíma, lækkar kostnað og dregur úr þörf fyrir þjónustu. Veldu endingu og gæði - með verndargerð IP20 frá WAGO gerir uppsetningu rafmagnsþátta sýnilega auðveldari.

Vernd gegn umbreytingu útrýmir villum
Einfaldar hringrásir
með kóðun fyrir mikinn fjölda notkunar
Sérsniðin - verkfræðilega lausnir
Fljótur að skipta um gallaða einingar við áframhaldandi notkun

Tengingargögn

Heildarfjöldi möguleika	3
PE aðgerð	Á undan PE -snertingu

Tenging 1

Stöng númer

Líkamleg gögn

Pinna bil	10 mm / 0,394 tommur
Breidd	30 mm / 1.181 tommur
Hæð	48 mm / 1,89 tommur
Dýpt	46 mm / 1.811 tommur

Vélræn gögn

Nota	Almennar aðalforrit
Kóðun	A
Merking	L ⏚ N
Hugsanleg merking	L ⏚ N
Pörunarkraftur tappa - í tengslum	u.þ.b. . 20… 70 n (fer eftir stöngarnúmeri)
Varðveislukraftur tappa - í tengslum	Þegar læst er:> 80 N
Ómagandi kraftur tappa - í tengslum	Opined: u.þ.b. . 20… 70 n (fer eftir stöngarnúmeri)
Fjöldi pörunarferða	200, án viðnámsálags
Tegund dreifikassa	Dreifingartengi, 5-leið
Verndargerð	IP20; Þegar það er parað: IP2XC (þessi samningur tengi eru ekki hönnuð til notkunar á opnum, aðgengilegum svæðum!)

Plug - í tengslum

Tegund tengiliðar (tengt tengi)	Fals/tappi
Mismandi vernd	Já
Athugið um misjafnvernd	AlltWinsta^®Íhlutir eru 100% verndaðir gegn mismuna þegar: a.) Að tengja mismunandi fjölda staura b.) Tenging meðan hún var snúin 180 c.) Tenging meðan á hliðar svívirtist d.) Að tengja einn stöng
Læsa lyftistöng	já
Læsa tappa - í tengslum	Læsa lyftistöng
Athugasemd um læsiskerfi	Öll tengi fyrir festar innsetningar (Snap - Í útgáfum fyrir lýsingarbúnað eða tæki eru allar gerðir af PCB og dreifistengi) verksmiðju - búin með læsi stangir til að tryggja að innstungur og innstungur séu á öruggan hátt læst. Viðbótar læsingarstangir eru aðeins nauðsynlegar til að fljúga leiðum (tappi/fals).
Fjöldi læsa stangir	6

Efnisgögn

Athugið (efnisgögn)	Upplýsingar um efnisforskriftir er að finna hér
Litur	Svartur
Einangrunarefni (aðalhúsnæði)	Pólýamíð (PA66)
Eldfimi bekk á UL94	V0
Hafðu samband	Kopar eða kopar ál; Yfirborð - meðhöndlað
Hafðu samband	Tin
Eldhleðsla	0,957mj
Þyngd	37g

Umhverfiskröfur

Vinnsluhitastig	-5… +40 gráðu
Stöðug rekstrarhiti	-35… +85 gráðu
Athugasemd um stöðugt rekstrarhita	Einangra hlutar fyrir hitastig minna en eða jafnt og 105 gráðu
