Lýsing

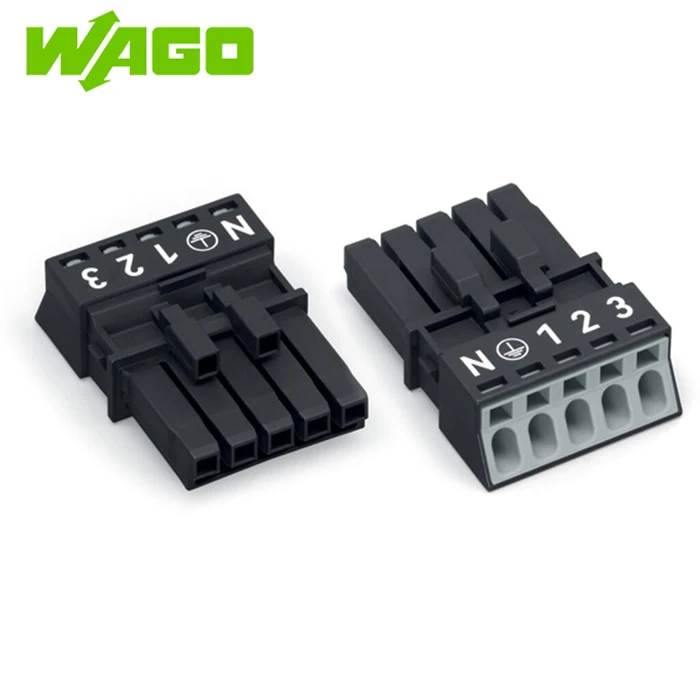

Fals; 5-stöng; Þorski. A; 1,50 mm²; Svartur
Kvenkyns tengi/fals winsta® mini metinn straumur 13 a
WinSta® Mini kvenkyns tengi/fals með vörn gegn mismuna er tenging lausnarinnar fyrir notkun þína í stjórnskápum, fyrir lýsingartengingar eða á PCB. Hvort sem það er á PCB, í stjórnskápum eða til að tengja ljós - tengir uppsetningartengi frá WAGO gerir þér kleift að gera tengingar í samræmi við margar mismunandi kröfur á næsta tíma. Litakóðun og vélræn kóðun á tengibúnaði tengibúnaðinum tryggja villu - ókeypis uppsetningu á einstökum íhlutum - þ.mt vörn gegn mismuna. Hægt er að útfæra staðlaðar aðalforrit fyrir næstum hvaða notkunarsvið með Winsta® Mini Pluggable uppsetningartengjum með kóðun. Þökk sé sérstaklega samsettum víddum er WinSta® Mini tengjanlegt tengingarkerfi okkar með ýta - í Cage Clamp® Spring Pressure Connection tækni sérstaklega hentugur í mjög þéttum rýmum, þ.e. fyrir innsetningar þegar mjög lítið herbergi er í boði.
WinSta® Mini Solutions fyrir rafmagnsuppsetninguna þína - varið gegn mismuna og viðhaldi - ókeypis
Winsta® tengjanlegt tengingarkerfi er fullkomlega sniðið að mjög ströngum kröfum um uppsetningu byggingar. Það gerir rafmagns uppsetningartenganlegt og þar af leiðandi hraðari, enn áreiðanlegri og villa - ókeypis. Notkun þessa pre - samsettra kerfis dregur úr samsetningartímum og villum við uppsetningu á byggingarstað. Nú geturðu einnig lækkað uppsetningarkostnað án þess að skerða gæði og öryggi: með verndargerð IP20 útrýma þörfinni fyrir þjónustu og kemur í veg fyrir óþarfa niður í miðbæ.
- Árangursrík vernd gegn umbreytingu
- Samningur hönnun fyrir leiðara með kross - kafla allt að 1,5 mm²
- með kóðun til notkunar í miklum fjölda almennra aðalforrita
- Sérsniðin - verkfræðilega lausnir
- Hratt, örugg uppsetning
Tengingargögn
| Klemmingareiningar | 5 |
| Heildarfjöldi möguleika | 5 |
Tenging 1
| Tengitækni | Ýttu - í búrklemmu® |
| Virkni gerð | Rekstrarverkfæri Ýttu - í |
| Nafnkross - hlutinn | 1,5 mm² / 16 AWG |
| Traust leiðari | 0,25… 1,5 mm² / 22… 16 AWG |
| Traustur leiðari; Ýttu - við uppsögn | 0,75… 1,5 mm² / 20… 16 AWG |
| Strandaður hljómsveitarstjóri | 0,25… 1 mm² / 22… 18 AWG |
| Fínt - strandað leiðari | 0,25… 1,5 mm² / 22… 16 AWG |
| Fínt - strandað leiðari; með einangraða ferrule | 0,25… 0,75 mm² / 22… 20 AWG |
| Fínt - strandað leiðari; með óeinangraða ferrule | 0,25… 0,75 mm² / 22… 20 AWG |
| Fínt - strandað leiðari; með ferri; Ýttu - við uppsögn | 0,75 mm² / 20 AWG |
| Ræmulengd | 9 mm / 0,35 tommur |
| Stöng númer | 5 |
| Leiðbeiningarstefna til að para stefnu | 0 gráðu |
Líkamleg gögn
| Pinna bil | 4,4 mm / 0,173 tommur |
| Breidd | 23,6 mm / 0,929 tommur |
| Hæð | 11,7 mm / 0,461 tommur |
| Dýpt | 34,1 mm / 1.343 tommur |
Vélræn gögn
| Nota | Almennar aðalforrit |
| Kóðun | A |
| Breytileg kóðun | Nei |
| Merking | N ⏚ 1 2 3 |
| Hugsanleg merking | N ⏚ 1 2 3 |
| Pörunarkraftur tappa - í tengslum | u.þ.b. . 20… 70 n (fer eftir stöngarnúmeri) |
| Varðveislukraftur tappa - í tengslum | Læst:> 80 N |
| Ómagandi kraftur tappa - í tengslum | Opined: u.þ.b. . 20… 70 n (fer eftir stöngarnúmeri) |
| Fjöldi pörunarferða | 200, án viðnámsálags |
| Verndargerð | IP20; IP40 með stofnléttir húsnæði |
Plug - í tengslum
| Tegund tengiliðar (tengt tengi) | Kvenkyns tengi/fals |
| Tengi (gerð tengingar) | fyrir hljómsveitarstjóra |
| Mismandi vernd | Já |
| Athugið um misjafnvernd | AlltWinsta®Íhlutir eru 100% verndaðir gegn mismuna þegar: a.) Að tengja mismunandi fjölda staura b.) Tenging meðan hún var snúin 180 c.) Tenging meðan á hliðar svívirtist d.) Að tengja einn stöng |
| Læsa lyftistöng | Er hægt að endurbyggja |
| Læsa tappa - í tengslum | Læsa lyftistöng |
| Athugasemd um læsiskerfi | Öll tengi fyrir festar innsetningar (Snap - Í útgáfum fyrir lýsingarbúnað eða tæki eru allar gerðir af PCB og dreifistengi) verksmiðju - búin með læsi stangir til að tryggja að innstungur og innstungur séu á öruggan hátt læst. Viðbótar læsingarstangir eru aðeins nauðsynlegar til að fljúga leiðum (tappi/fals). |
Efnisgögn
| Athugið (efnisgögn) | Upplýsingar um efnisforskriftir er að finna hér |
| Litur | Svartur |
| Kápa litur | Grátt |
| Efnishópur | I |
| Einangrunarefni (aðalhúsnæði) | Pólýamíð (PA66) |
| Eldfimi bekk á UL94 | V0 |
| Klemmur vorefni | Chrome - nikkel vorstál (CRNI) |
| Hafðu samband | Kopar eða kopar ál; Yfirborð - meðhöndlað |
| Hafðu samband | Tin |
| Eldhleðsla | 0,152mj |
| Þyngd | 6,1g |
Umhverfisþörf
| Vinnsluhitastig | -5… +40 gráðu |
| Stöðug rekstrarhiti | -35… +85 gráðu |
| Athugasemd um stöðugt rekstrarhita | Einangra hlutar fyrir hitastig minna en eða jafnt og 105 gráðu |
Auglýsingagögn
| Vöruhópur | 20 (Winsta) |
| Pu (spu) | 50 stk |
| Pökkunargerð | kassi |
| Upprunaland | Pl |
| Gtin | 4055143548571 |
| Tollskráningarnúmer | 85366990990 |
Vöruflokkun
| Unspsc | 39121409 |
| ECL@SS 10.0 | 27-44-06-05 |
| ECL@SS 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 8.0 | EC002560 |
| ECCN | Engin bandarísk flokkun |
Fylgni umhverfisvara
| ROHS samræmi stöðu | Samhæft, engin undanþága |
